Hoe kan een waterkokerconnector de krachtoverbrenging, de veiligheid en de betrouwbaarheid van het apparaat verbeteren

JIATAIontwikkelt componenten voor elektrische aansluitingen en temperatuurregeling voor fabrikanten van huishoudelijke apparaten. DeElektrische waterkokerconnector, model KSD168-1S01, is ontworpen om een ​​stabiele elektrische interface te bieden tussen een waterkoker en de verwarmingsbasis, ter ondersteuning van een betrouwbare krachtoverbrenging, efficiënte montage en herhaaldelijk dagelijks gebruik.

Een waterkokerconnector is een cruciaal onderdeel van draadloze waterkokers en verbindt het ketellichaam met de voedingsbasis. Het ontwerp ervan beïnvloedt de elektrische continuïteit, mechanische compatibiliteit, assemblage-efficiëntie en productbetrouwbaarheid op de lange termijn. Voor fabrikanten van apparaten vereist het kiezen van de juiste connector het evalueren van de nominale spanning en stroom, de configuratie van de aansluitingen, de isolatieprestaties, de temperatuurbestendigheid, de levensduur en de toepasselijke marktgoedkeuringen. Deze gids legt uit hoe ketelconnectoren werken, beoordeelt de specificaties van JIATAI's KSD168-1S01, vergelijkt de belangrijkste selectiecriteria en schetst praktische kwaliteitscontrole- en inkoopoverwegingen voor OEM- en ODM-projecten.

Inhoudsopgave

1. Wat is een waterkokerconnector?
2. Hoe werkt een waterkokerconnector?
3. Welke functies zijn het belangrijkst in het dagelijks gebruik?
4. KSD168-1S01 Technische specificaties
5. Hoe kiest u de juiste connector?
6. Hoe kunnen fabrikanten de kwaliteit van connectoren beoordelen?
7. Welke apparaten kunnen Kettle Connector-oplossingen gebruiken?
8. Wat moeten kopers bevestigen voordat ze bestellen?
9. Veelgestelde vragen
10. Conclusie

1. Wat is een waterkokerconnector?

Een waterkokerconnector is een elektromechanisch onderdeel dat de stroomverbinding tot stand brengt tussen een waterkoker en de elektrische voedingsinrichting. Bij veel draadloze waterkokerontwerpen is de connector geïntegreerd in de bodem van de waterkoker en past hij bij een overeenkomstig contactsamenstel in de verwarmingsbasis.

Met deze configuratie kunnen gebruikers de waterkoker van de basis tillen zonder een kabel rechtstreeks van de behuizing van het apparaat los te koppelen. Voor fabrikanten moet de connector passen bij het mechanische ontwerp en tegelijkertijd betrouwbaar elektrisch contact behouden tijdens herhaaldelijk plaatsen en verwijderen.

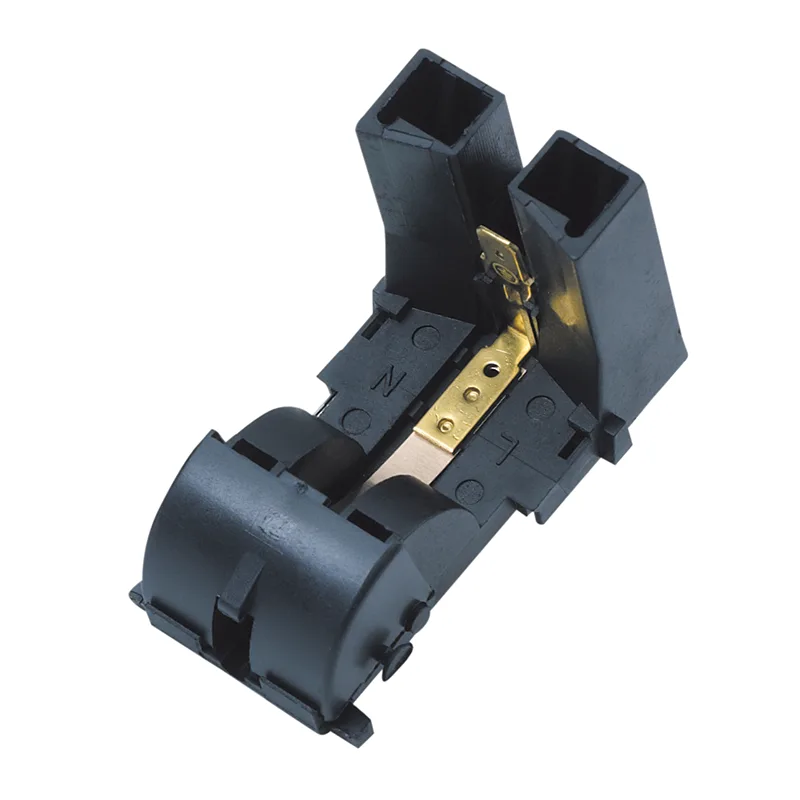

JIATAI's KSD168-1S01 maakt gebruik van een driepolige configuratie en een combinatie van kunststof en messing constructie. Deze materialen dienen verschillende doeleinden: de isolerende behuizing helpt geleidende componenten te scheiden, terwijl messing zorgt voor een elektrisch geleidend contactmateriaal. De werkelijke prestaties zijn afhankelijk van het voltooide ontwerp, de materiaalkwaliteit, de montagekwaliteit en de bedrijfsomstandigheden.

Voor apparatenbouwteams is de connector niet zomaar een plug-in accessoire. Het maakt deel uit van de algehele elektrische interface, dus de afmetingen, aansluitingsopstelling, stroomsterkte en compatibiliteit met bijbehorende besturingscomponenten moeten tijdens de productontwikkeling worden geverifieerd.

Fabrikanten kunnen de productpagina van de JIATAI elektrische waterkokerconnector bekijken voor modelspecifieke informatie.

2. Hoe werkt een waterkokerconnector?

Bij een typische draadloze waterkoker wordt de voedingsbasis via een netsnoer op het elektriciteitsnet aangesloten. Wanneer de waterkoker correct op de basis is geplaatst, worden de overeenkomstige connectorcontacten ingeschakeld en wordt het elektrische pad tot stand gebracht dat nodig is voor verwarming.

Het proces kan worden begrepen via vier basisfasen:

• Positionering:De ketel wordt op de basis geplaatst, waarbij de overeenkomstige connectorstructuren worden uitgelijnd.
• Elektrisch contact:Geleidende contacten worden ingeschakeld om de beoogde stroomaansluiting tot stand te brengen.
• Verwarmingswerking:Elektrische energie bereikt het verwarmingscircuit van de waterkoker wanneer het besturingssysteem van het apparaat de werking ervan toestaat.
• Ontkoppeling:Door de waterkoker op te tillen, wordt de bijpassende verbinding gescheiden, waardoor snoerloos gebruik mogelijk is.

In een compleet ketelsysteem werkt de connector samen met het verwarmingselement, het schakelmechanisme en de temperatuurregeling of beveiligingsapparatuur. Deze componenten hebben verschillende functies. De connector zorgt voor de elektrische interface, terwijl de relevante besturingscomponenten de verwarming regelen of onderbreken, afhankelijk van het ontwerp van het apparaat.

Een connector alleen mag niet worden beschouwd als een volledige bescherming tegen oververhitting of als automatische uitschakeling. De algehele veiligheid hangt af van de architectuur van het apparaat, correct op elkaar afgestemde componenten en het adequaat testen van het eindproduct.

3. Welke functies zijn het belangrijkst bij het dagelijks gebruik?

Stabiel elektrisch contact

Betrouwbaar contact is essentieel omdat een ketel herhaaldelijk verwarmingscycli en mechanische bewegingen ervaart. Slecht op elkaar afgestemde contacten, onvoldoende contactdruk, vervuiling of slijtage van componenten kunnen de contactweerstand verhogen en plaatselijke verwarming veroorzaken. Een geschikt connectorontwerp zorgt ervoor dat de beoogde elektrische verbinding gedurende de gespecificeerde levensduur behouden blijft.

Elektrische isolatie

De isolatiestructuur scheidt geleidende delen en helpt onbedoeld elektrisch contact te voorkomen. Materiaalkeuze, afstand van de componenten, integriteit van de behuizing en nauwkeurigheid van de montage dragen allemaal bij aan de isolatieprestaties. Deze factoren moeten worden beoordeeld aan de hand van de bedrijfsspanning van het apparaat en de toepasselijke veiligheidseisen.

Thermische weerstand

Connectoren in verwarmingstoestellen werken in de buurt van componenten die warmte genereren. Hun materialen en structuur moeten geschikt zijn voor de verwachte omgevings- en lokale bedrijfstemperaturen. JIATAI vermeldt een maximale omgevingstemperatuur van T125 voor de KSD168-1S01; deze waarde moet worden geïnterpreteerd binnen de voorwaarden die zijn gespecificeerd in de technische documentatie van het model.

Mechanische duurzaamheid

Herhaaldelijk plaatsen en verwijderen kan druk uitoefenen op de contactcontacten en de omringende structuur. De connector moet compatibel zijn met de geometrie van de ketel en het beoogde gebruikspatroon. De mechanische pasvorm en duurzaamheid moeten bij de daadwerkelijke montage worden geverifieerd en niet alleen op het uiterlijk worden beoordeeld.

Productiecompatibiliteit

Een connector die eenvoudig te integreren is, kan fabrikanten van apparaten helpen de montageprocedures te standaardiseren. Consistente afmetingen, terminalopstellingen en inspectie-eisen zijn vooral belangrijk voor de productie van grote volumes, waarbij kleine variaties de assemblageopbrengst en de downstream-betrouwbaarheid kunnen beïnvloeden.

4. KSD168-1S01 Technische specificaties

De volgende tabel vat de specificaties samen die op de productpagina van JIATAI staan ​​vermeld. Kopers moeten de toepasselijke beoordelings- en goedkeuringscombinatie voor hun doelmarkt bevestigen voordat ze het onderdeel selecteren.

Deze specificaties zijn productpaginagegevens en geen vervanging voor een volledig technisch gegevensblad. Goedkeuringsmerken, nominale omstandigheden, testprocedures en het exacte certificeringsbereik moeten worden gecontroleerd aan de hand van de huidige documentatie voordat de productie wordt goedgekeurd.

5. Hoe kies je de juiste connector?

Het selecteren van een waterkokerconnector vereist meer dan alleen het algemene uiterlijk ervan matchen. Technische teams moeten de elektrische, mechanische, thermische en conformiteitsvereisten van het voltooide apparaat verifiëren.

Bevestig de spannings- en stroomwaarden

Begin met de nominale spanning, de nominale stroom en het vermogen van het verwarmingselement van het apparaat. Een connector moet geschikt zijn voor de daadwerkelijke elektrische belasting onder de gespecificeerde bedrijfsomstandigheden. Ga er niet vanuit dat een model dat is goedgekeurd voor een bepaalde spannings- en stroomcombinatie automatisch elke classificatie ondersteunt die voor een andere markt wordt vermeld.

Controleer de mastconfiguratie en afmetingen

Bevestig het aantal en de rangschikking van de contacten, de montageafmetingen, de verbindingsoriëntatie en de passende geometrie. Als u een bestaand onderdeel vervangt, vergelijk dan het originele onderdeelnummer en de technische tekeningen, in plaats van uitsluitend op een visuele overeenkomst te vertrouwen.

Evalueer de thermische en isolatievereisten

Controleer de bedrijfstemperatuur rond de connector, mogelijke blootstelling aan stoom of condensatie en de isolatievereisten voor het apparaat. Een geschikt onderdeel moet presteren binnen de voorwaarden die zijn vastgelegd door de fabrikant en de toepasselijke productnormen.

Controleer marktgoedkeuringen

Verschillende bestemmingsmarkten kunnen verschillende conformiteitsbeoordelingen en documentatie vereisen. Kopers moeten bevestigen dat de specifieke combinatie van model en beoordeling over de noodzakelijke goedkeuringen beschikt voor het beoogde product en de beoogde markt. De algemene certificeringsverklaring van een leverancier mag niet worden geïnterpreteerd als bewijs dat elke configuratie is goedgekeurd.

Beoordeel de levenscyclus- en onderhoudsbehoeften

Houd rekening met de verwachte gebruiksfrequentie van de waterkoker, de productgarantiedoelstellingen en de vereiste levensduur van de connector. Een vermelde cyclusbeoordeling heeft alleen betekenis als de testomstandigheden en acceptatiecriteria worden begrepen.

6. Hoe kunnen fabrikanten de kwaliteit van connectoren beoordelen?

De kwaliteitscontrole moet beginnen tijdens de componentkwalificatie en worden voortgezet tijdens de inkomende inspectie en het testen van het voltooide apparaat. Een gedocumenteerd proces helpt bij het identificeren van problemen voordat componenten in massaproductie gaan.

Nuttige verificatieactiviteiten zijn onder meer:

• Visuele inspectie:Controleer op scheuren, vervorming, vervuiling en zichtbare fabricagefouten.
• Dimensionale inspectie:Controleer kritische afmetingen en passende geometrie aan de hand van goedgekeurde tekeningen.
• Contactbeoordeling:Evalueer de elektrische contactprestaties met behulp van de gespecificeerde testmethode.
• Isolatietesten:Voer isolatieweerstands- en diëlektrische sterktetests uit volgens de toepasselijke vereisten.
• Temperatuurevaluatie:Beoordeel de prestaties onder representatieve bedrijfsomstandigheden.
• Duurzaamheidstesten:Controleer de mechanische en elektrische prestaties gedurende de vereiste bedrijfscycli.
• Assemblagevalidatie:Test de connector binnen de daadwerkelijke configuratie van de waterkoker en het voetstuk.

Testen moeten goedgekeurde procedures volgen, met geschikte apparatuur en gedocumenteerde acceptatielimieten. Hoogspanningstests moeten worden uitgevoerd door gekwalificeerd personeel en met gebruikmaking van de juiste veiligheidsmaatregelen. Productspecifieke eisen en geldende veiligheidsnormen hebben voorrang op generieke testwaarden.

7. Welke apparaten kunnen Kettle Connector-oplossingen gebruiken?

Connectoren voor elektrische waterkokers worden voornamelijk geassocieerd met draadloze waterkokers, maar soortgelijke verbindingsprincipes kunnen relevant zijn voor andere compacte verwarmingstoestellen als het elektrische en mechanische ontwerp dit toelaat.

• Huishoudelijke waterkokers:Verbind het ketellichaam met de aangedreven verwarmingsbasis.
• Theezetapparaten:Ondersteun compatibele verwarmingssystemen die worden gebruikt om warme dranken te bereiden.
• Geselecteerde drankverwarmingsproducten:Zorg voor een elektrische interface waarbij de specificaties van de connector overeenkomen met het ontwerp van het apparaat.
• OEM- en ODM-apparaten:Bied een componentoptie aan voor fabrikanten die hun eigen ketelmodellen of private-labelproducten ontwikkelen.

De compatibiliteit moet altijd voor elke toepassing worden bevestigd. Apparaten die er hetzelfde uitzien, kunnen verschillende vermogens, aansluitingen, temperatuuromstandigheden en certificeringsvereisten hebben.

8. Wat moeten kopers bevestigen voordat ze bestellen?

Voor inkoopteams helpt duidelijke technische communicatie niet-overeenkomende bestellingen, vermijdbare productievertragingen en problemen met de kwalificatie van componenten te verminderen. Voordat u een bestelling plaatst, bevestigt u de volgende informatie bij de leverancier:

1. Applicatiedetails:Geef het ketelmodel, de producttekeningen, de installatielocatie en de beoogde bedrijfsomstandigheden op.
2. Elektrische vereisten:Specificeer de nominale spanning, stroom, verwarmingsvermogen en vereisten van de doelmarkt.
3. Mechanische compatibiliteit:Bevestig de afmetingen, paalopstelling, aansluitinterface en montagedetails.
4. Technische documentatie:Vraag de meest recente datasheet, toepasselijke testrapporten en relevante goedkeuringsdocumentatie aan.
5. Voorbeeldevaluatie:Test monsters in de daadwerkelijke montage van het apparaat voordat u de massaproductie goedkeurt.
6. Bevoorradingsregelingen:Bevestig de bestelhoeveelheid, verpakking, doorlooptijd, leveringsvoorwaarden en batchtraceerbaarheid waar nodig.

JIATAI ondersteunt de inkoop van ketelcomponenten via productinformatie en technische communicatie. Ga voor modelspecifieke details naar de KSD168-1S01-pagina voor elektrische waterkokerconnector en bevestig uw vereisten voordat u een bestelling plaatst.

9. Veelgestelde vragen

Vraag 1: Wat doet een waterkokerconnector?

Het brengt de elektrische verbinding tot stand tussen een draadloze waterkoker en zijn stroombasis, waardoor elektrische energie het verwarmingscircuit kan bereiken wanneer het besturingssysteem van het apparaat de werking ervan toelaat.

Vraag 2: Waar is de JIATAI KSD168-1S01-connector van gemaakt?

Op de productpagina staan ​​kunststof en messing als constructiematerialen. Kunststof heeft de isolerende functie van de behuizing, terwijl messing voor geleidend contactmateriaal zorgt. De gedetailleerde materiaalkwaliteiten moeten worden bevestigd in de technische documentatie.

Vraag 3: Hoeveel polen heeft de KSD168-1S01?

De vermelde configuratie heeft drie polen. Kopers moeten de aansluitingen en de afmetingen van de aansluitingen verifiëren met het ontwerp van hun ketel voordat ze het onderdeel goedkeuren.

Vraag 4: Is de connector geschikt voor zowel 110V- als 220V-markten?

Op de productpagina staan ​​verschillende spannings- en stroomcombinaties vermeld die bij verschillende goedkeuringen horen. De exacte combinatie die geschikt is voor een bepaalde markt moet worden bevestigd door JIATAI en ondersteund door de toepasselijke productdocumentatie.

Vraag 5: Wat betekent een levensduur van 10.000 cycli?

Dit is het cijfer voor de levensduur van het product. Kopers moeten de relevante testdefinitie, bedrijfsomstandigheden en acceptatiecriteria opvragen om te begrijpen hoe de beoordeling van toepassing is op het beoogde gebruik.

V6: Kan ik een bestaande waterkokerconnector vervangen door de KSD168-1S01?

Alleen na verificatie van de elektrische specificaties, poolconfiguratie, mechanische afmetingen, temperatuurvereisten en relevante goedkeuringen. Een gekwalificeerde ingenieur moet de compatibiliteit bevestigen voordat de vervanging in productie wordt gebruikt.

Q7: Welke informatie moet ik meesturen bij het aanvragen van een offerte?

Geef het vereiste model of monster, elektrische specificaties, beoogde markt, geschatte bestelhoeveelheid, mechanische tekeningen, indien beschikbaar, en eventuele specifieke test- of documentatievereisten op. Hierdoor kan de leverancier de aanvraag nauwkeuriger beoordelen.

10. Conclusie

Een waterkokerconnector is een klein maar essentieel onderdeel in de prestaties van een draadloze waterkoker. Een juiste selectie helpt fabrikanten een betrouwbare krachtoverbrenging tot stand te brengen, de mechanische compatibiliteit te behouden en te voldoen aan de elektrische en thermische eisen van het voltooide apparaat. Door de huidige classificaties, mastconfiguratie, isolatieprestaties, levensduur en marktspecifieke goedkeuringen te controleren, kunnen engineering- en inkoopteams beter geïnformeerde inkoopbeslissingen nemen. JIATAI's KSD168-1S01 biedt een gedefinieerde driepolige connectoroptie voor compatibele ketelontwerpen, met modelspecifieke specificaties ter beoordeling. Bezoek de productpagina van de JIATAI-waterkokerconnector om de vermelde details te bekijkenneem contact met ons opom uw toepassing te bespreken, technische documentatie op te vragen, monsters te evalueren en een geschikte connectoroplossing te identificeren voor uw volgende productieproject voor apparaten.
