Hoe verschilt een 5-polige waterkokerthermostaat van een 3-polig ontwerp?

Het aantal elektrische aansluitingen is een van de eerste verschillen die kopers opmerken bij het vergelijken van ketelthermostaten. De keuze tussen 3-polige en 5-polige ontwerpen moet echter gebaseerd zijn op de circuitvereisten van de ketel en niet alleen op het aantal.

Wanneer is een 5-polig ontwerp nuttig?

Een 5-polige thermostaat kan extra elektrische aansluitingen bieden voor ketelfuncties die verder gaan dan een basisverwarmings- en afsluitcircuit.

Afhankelijk van het ontwerp kunnen extra circuits worden geassocieerd met indicatoren, bedieningsfuncties of andere apparaatkenmerken.

Dit maakt de configuratie bijzonder nuttig voor complexere ketelplatforms.

Meer verbindingen betekenen meer ontwerpcoördinatie

Wanneer een ketel een 5-polige thermostaat gebruikt, moet de elektrotechnicus vóór productie elke aansluiting bevestigen.

Het ontwerpteam moet het volgende voorbereiden:

· Bedradingsschema

· Terminalidentificatie

· Verwarmingscircuit

· Indicatorcircuit

· Regelcircuit

· Aardingsvoorziening

· Connectorconfiguratie

Dit voorkomt fouten tijdens de montage en maakt productie-inspectie eenvoudiger.

5-polige thermostaten voor moderne waterkokers

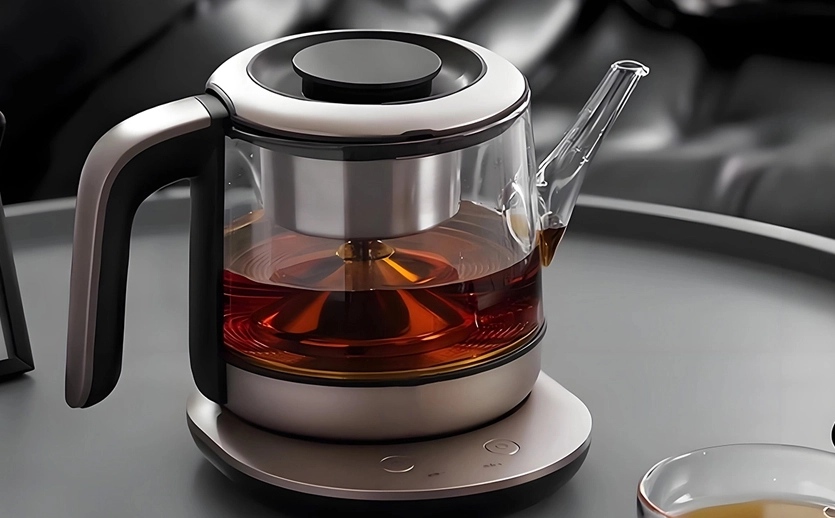

Moderne waterkokers bevatten steeds vaker functies zoals warmhoudfunctie, meerdere temperatuurinstellingen en andere gebruikersbedieningen.

Een conventionele ketel die alleen kookt, heeft mogelijk niet dezelfde circuitarchitectuur nodig.

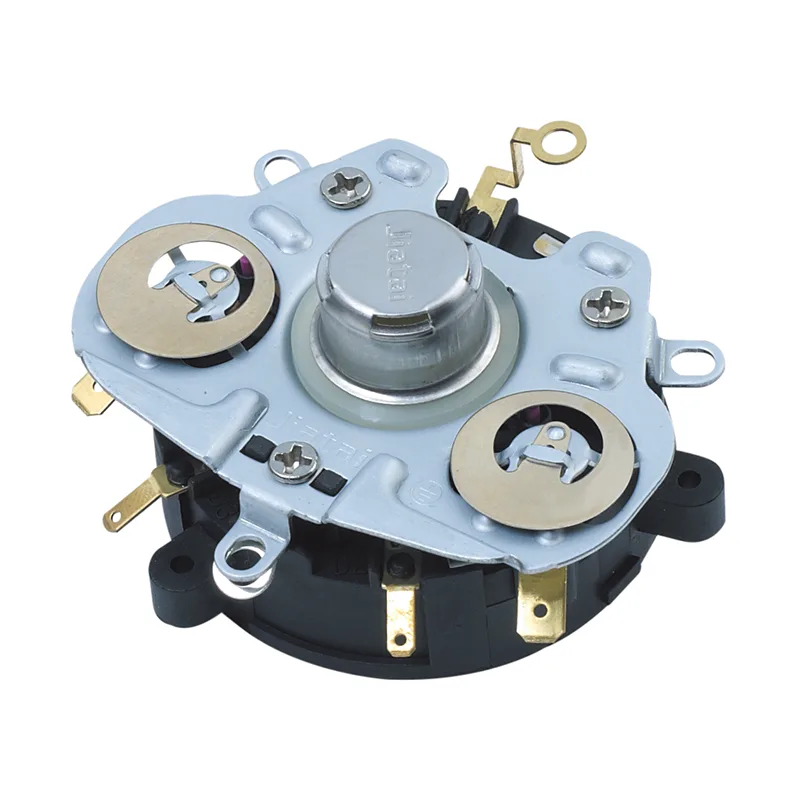

Jiatai's 5-polige serie waterkokerthermostaat is gepositioneerd voor moderne waterkokertoepassingen waarbij extra elektrische aansluitingen nodig zijn, inclusief 360° draadloze ontwerpen.

Welke moet je kiezen?

Het antwoord hangt af van het product.

Kies op basis van:

3-polig:

Wanneer de ketel een relatief eenvoudige bedieningsopstelling vereist.

5-polig:

Wanneer het apparaat extra circuits of functies nodig heeft.

De juiste aanpak is om te beginnen met het schakelschema van de ketel en vervolgens de thermostaat te selecteren.

Selecteer niet op uiterlijk

Twee thermostaten kunnen er vrijwel identiek uitzien, terwijl ze verschillende interne elektrische configuraties hebben.

Controleer bij OEM-aankopen altijd het onderdeelnummer, de aansluiting van de aansluitingen, de nominale stroom, de spanning en de mechanische afmetingen voordat u een productieorder plaatst.
